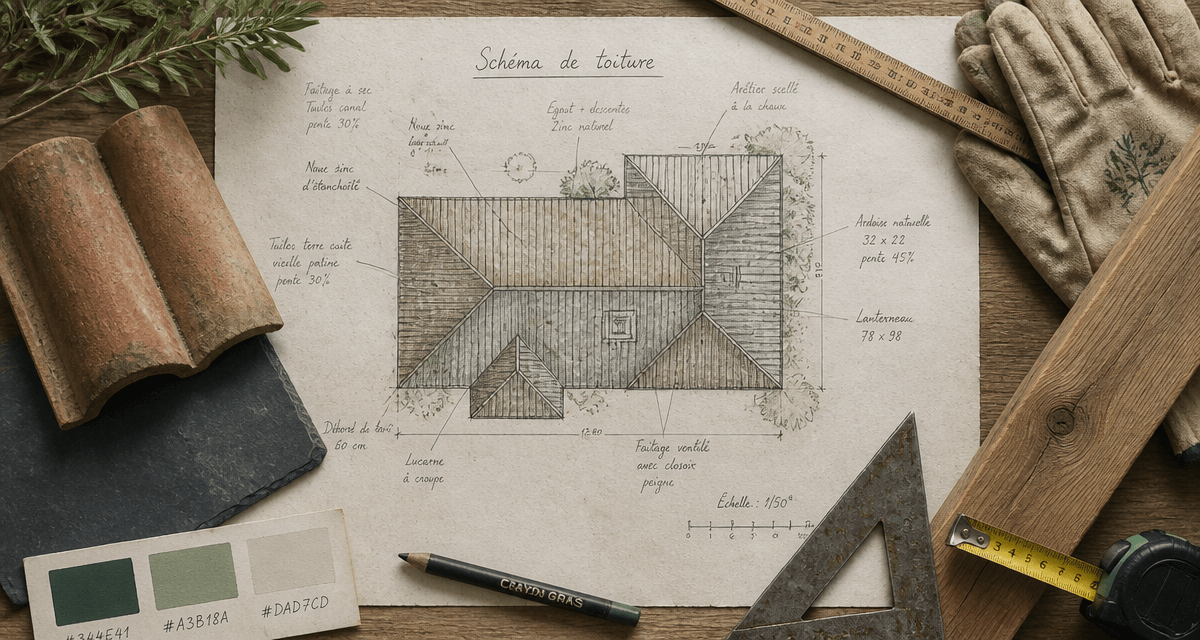

Aborder un projet de rénovation ou de construction sans maîtriser le schéma de toiture revient à naviguer sans boussole. Entre les termes techniques des couvreurs et la complexité des plans des bureaux d’études, il est facile de se sentir désorienté. Pourtant, la toiture reste l’élément protecteur principal de votre habitation. Comprendre l’articulation entre le faîtage, les pannes et les chevrons permet de dialoguer efficacement avec les artisans et de garantir la solidité structurelle ainsi que l’étanchéité de votre maison sur le long terme.
Les composants essentiels d’une charpente : l’ossature invisible
Sous les tuiles ou l’ardoise se cache une structure complexe où chaque pièce remplit une fonction mécanique précise. Un schéma de toiture classique débute par la charpente, qui forme le squelette porteur de l’ensemble.
La structure porteuse : pannes et chevrons
Au sommet, la panne faîtière relie les deux versants au point le plus haut. À la base, la panne sablière repose sur les murs de façade et transmet le poids de la toiture à la maçonnerie. Entre ces deux points, selon la longueur du rampant, des pannes intermédiaires soutiennent les chevrons. Ces éléments horizontaux assurent la stabilité de la structure.
Les chevrons sont les pièces de bois posées dans le sens de la pente. Ils supportent le litelage, qui sert de base directe aux matériaux de couverture. L’espacement entre les chevrons, ou entraxe, est une donnée technique majeure : il varie généralement entre 40 et 60 cm selon les charges à supporter, comme le poids des tuiles, la neige ou le vent. Un schéma précis indique toujours ces cotes pour prévenir tout risque de fléchissement.

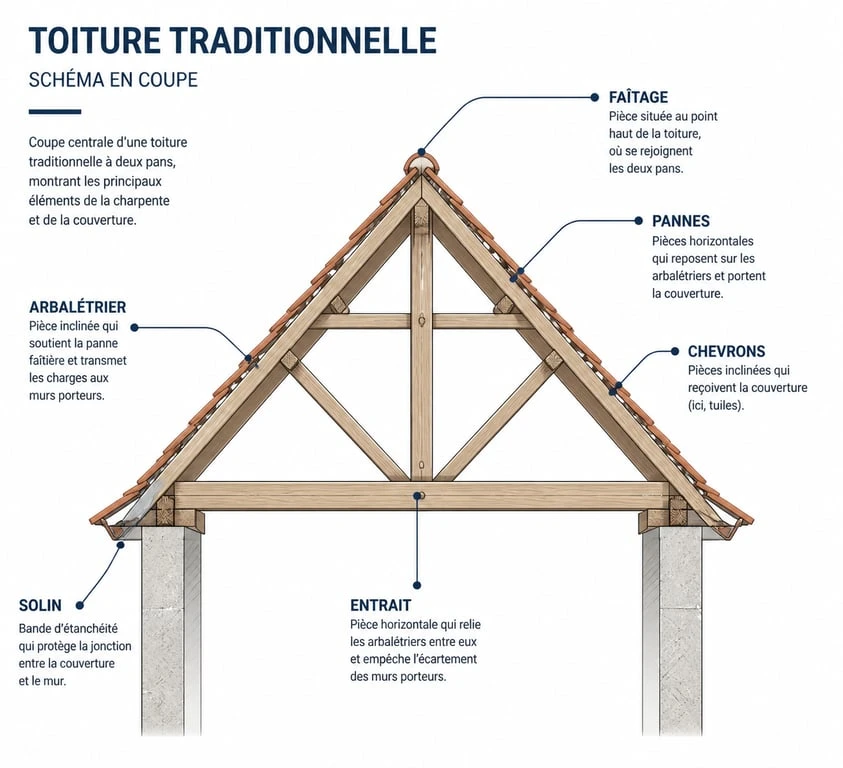

L’entrait et la ferme : le triangle de stabilité
Dans les charpentes traditionnelles, la ferme constitue l’assemblage triangulaire principal. L’élément horizontal à sa base est l’entrait. Son rôle est d’empêcher les arbalétriers, les côtés obliques du triangle, de s’écarter sous le poids de la couverture. Sans un entrait correctement dimensionné, la toiture exercerait une poussée latérale excessive sur les murs, risquant de les fissurer ou de les fragiliser. Ce triangle est le cœur de la stabilité mécanique visible sur toute coupe verticale.
Lecture de la pente et des points singuliers du toit
Le schéma de toiture ne se limite pas à la charpente. Il détaille également la géométrie des versants et les zones critiques où l’eau peut s’infiltrer.
Calculer et interpréter la pente
La pente est un facteur déterminant pour le choix des matériaux. Elle s’exprime en pourcentage (%) ou en degrés (°). Une pente de 100 % correspond, par exemple, à un angle de 45°. Cette information est vitale sur un schéma car elle régit le recouvrement des tuiles : plus la pente est faible, plus le recouvrement doit être important pour empêcher l’eau de remonter sous l’effet du vent.
| Type de pente | Angle approximatif | Usage courant |
|---|---|---|
| Pente faible (15-25%) | 8° à 14° | Tuiles mécaniques, bac acier |
| Pente moyenne (30-45%) | 17° à 24° | Ardoises, tuiles plates, tuiles romanes |
| Pente forte (> 60%) | > 31° | Régions de montagne (évacuation neige) |
Arêtier, noue et faîtage : les lignes de rencontre
Un toit comporte rarement un seul pan. Lorsque deux pans se rencontrent, ils forment un arêtier, s’il s’agit d’un angle saillant, ou une noue, s’il s’agit d’un angle rentrant. La noue est une zone sensible car elle canalise d’importants volumes d’eau. Sur un schéma technique, le détail de la noue précise la présence d’une garniture métallique, souvent en zinc ou en cuivre, pour assurer une évacuation fluide sans stagnation.
Analyser une toiture par sa géométrie permet de déceler immédiatement les zones de vulnérabilité thermique et hydraulique. En visualisant le toit comme un ensemble de facettes en interaction, chaque arête apparaît comme un point de rupture potentiel. Cette vision multidimensionnelle aide à anticiper les ponts thermiques : là où les plans se croisent, l’isolation doit rester continue pour éviter les fuites de chaleur. Un bon schéma suggère la continuité des couches isolantes sous les points de jonction.
Étanchéité et finitions : le détail d’une coupe verticale
Pour comprendre comment une toiture protège réellement une maison, l’observation d’une coupe verticale est nécessaire, surtout au niveau du raccord avec la façade.
Le rôle du solin et de la bande d’égout
Le solin assure l’étanchéité entre la toiture et un mur vertical, comme une cheminée ou un mur pignon. Il se compose généralement d’une bande de plomb ou d’aluminium fixée au mur par un profilé métallique. Le schéma indique le recouvrement minimal, souvent de 15 à 20 cm, pour éviter les remontées capillaires.
À l’autre extrémité, la planche d’égout et le bandeau soutiennent la gouttière. La planche d’égout supporte le dernier rang de tuiles et protège les bois de charpente des projections d’eau. Un détail de coupe bien réalisé montre également la grille anti-nuisibles, qui empêche les animaux de pénétrer sous la toiture tout en favorisant la circulation de l’air.
L’importance de la ventilation sous-toiture
Une erreur fréquente lors de la lecture d’un schéma est d’oublier la lame d’air. Entre l’isolant et les liteaux, un espace vide doit exister. Cette circulation d’air, activée par des chatières ou un faîtage ventilé, évacue l’humidité naturelle produite par les occupants. Sans cette ventilation, le bois de charpente risque de pourrir par condensation.
Normes et sections : les chiffres qui comptent
Un schéma de toiture professionnel respecte des règles de calcul strictes, notamment l’EUROCODE 5 pour les structures en bois. Ces normes définissent les sections minimales des bois selon la portée, c’est-à-dire la distance entre deux appuis.
Les liteaux présentent généralement une section de 18×35 mm ou 25×38 mm et sont cloués sur les chevrons. Les sections courantes des chevrons varient de 60×40 mm à 110×75 mm selon la charge. Pour un solin, un fer plat de 20×5 mm est souvent fixé tous les 20 à 25 cm avec un mastic d’étanchéité type polyuréthane, comme le Sikaflex, afin de garantir la jonction entre le mur et le toit.
Savoir décrypter un schéma de toiture est une compétence précieuse pour tout propriétaire. Cela permet de vérifier la conformité des travaux, de comprendre l’origine d’une fuite et de s’assurer que les matériaux choisis sont adaptés à la configuration technique du bâtiment. Chaque trait sur le plan correspond à une barrière contre les intempéries ou à un pilier de la stabilité de votre foyer.
