Lorsqu’un projet d’extension, de construction d’un garage ou de modification de toiture est envisagé, la déclaration préalable de travaux (DP) devient le passage obligé. Parmi les pièces techniques exigées par les services d’urbanisme, le plan de coupe DP3 suscite souvent des interrogations. Ce document n’est pas une simple vue de profil, mais une pièce maîtresse permettant à l’instructeur de la mairie de visualiser l’insertion verticale de votre projet dans son environnement.
Maîtriser les exigences de l’article R.431-10 du code de l’urbanisme est nécessaire pour constituer un dossier solide. Un plan de coupe imprécis est une cause fréquente de demande de pièces complémentaires, ce qui retarde votre chantier de plusieurs semaines. Ce guide détaille chaque élément technique pour garantir la conformité de votre DP3.
Qu’est-ce que le plan de coupe DP3 et quel est son rôle ?

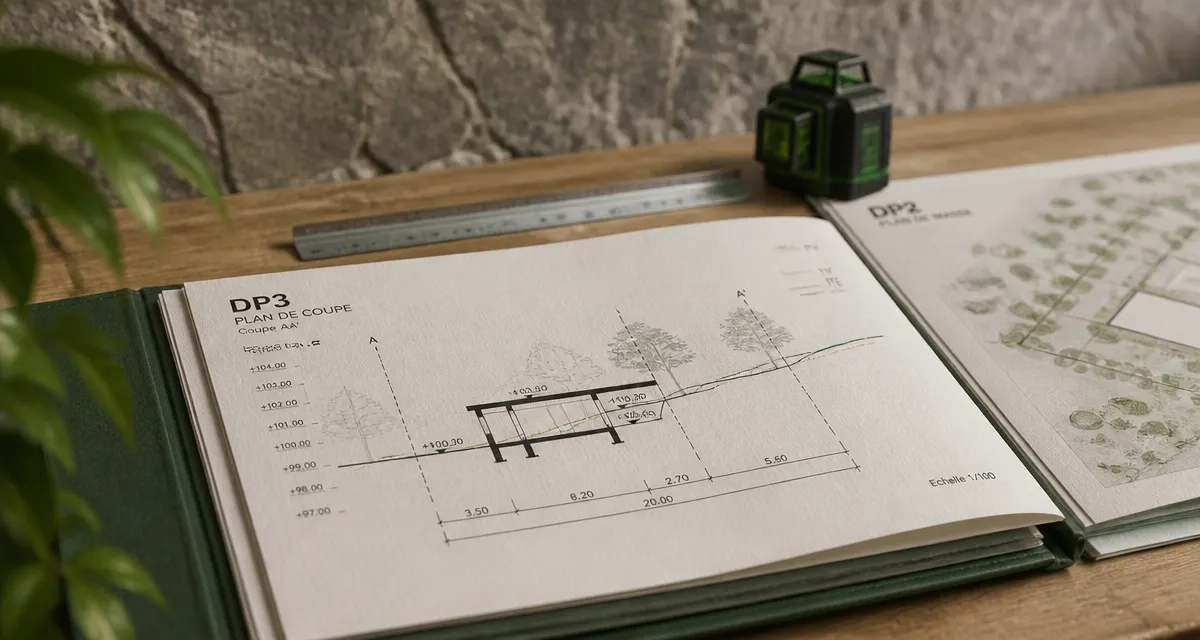

Le plan de coupe DP3 est une représentation graphique montrant le terrain et les constructions vus de profil, comme si la parcelle était tranchée verticalement. Contrairement au plan de masse qui offre une vue aérienne, le plan de coupe se concentre sur l’altimétrie et les volumes. Son objectif est de démontrer que les hauteurs de votre projet respectent les règles fixées par le Plan Local d’Urbanisme (PLU) de votre commune.
Ce document permet à l’administration de vérifier plusieurs points :
L’implantation de la construction par rapport au terrain naturel, soit le sol avant travaux. La hauteur totale de l’ouvrage par rapport au sol et son impact visuel sur le voisinage. Le traitement des pentes, particulièrement sur les terrains en dénivelé. L’ampleur des travaux de terrassement, comme les déblais et remblais nécessaires à la réalisation.
Il est obligatoire dès que les travaux modifient le profil du terrain ou la hauteur d’une construction existante. C’est le cas pour une extension, la création d’une piscine enterrée ou l’édification d’un abri de jardin.
Les éléments techniques indispensables pour un plan conforme
Réaliser un DP3 demande de la rigueur. Pour être jugé recevable, il doit comporter des informations normées. L’absence d’une seule mention peut rendre le document illisible pour l’instructeur.
Le profil du terrain : état initial et état futur
C’est l’essence du plan de coupe. Vous devez faire apparaître deux lignes distinctes : le terrain naturel (TN), tel qu’il existe avant intervention, et le terrain fini (TF), une fois les travaux terminés. Si vous prévoyez de niveler une partie de votre jardin pour une terrasse, cette différence doit être visible. Le contraste entre ces deux lignes permet d’évaluer l’impact du projet sur la topographie locale.
Les cotes de hauteur et les dimensions
Le plan de coupe doit être coté en trois dimensions. On y retrouve la hauteur au faîtage, le sommet du toit, et la hauteur à l’égout, le bas de la pente. Ces mesures se calculent par rapport au terrain naturel. Il est nécessaire d’indiquer les dimensions extérieures du projet, largeur et profondeur, pour que l’instructeur vérifie la cohérence avec le plan de masse DP2.
L’échelle et l’orientation
Le DP3 doit être dessiné à une échelle précise, souvent 1/100 ou 1/200. Une échelle graphique doit être présente pour permettre des mesures manuelles. N’oubliez pas d’indiquer l’orientation de la coupe, par exemple « Coupe AA’ orientée Nord-Sud », et de reporter cette ligne sur votre plan de masse pour localiser exactement où la coupe a été effectuée.
L’importance du socle technique dans la viabilité du dossier
La précision du plan de coupe constitue le socle sur lequel repose la viabilité technique de votre construction. En définissant le point de contact entre le bâti et le sol, vous anticipez des problématiques de gestion des eaux pluviales et de stabilité des fondations. Un plan de coupe bien conçu révèle si le projet nécessite des murs de soutènement ou des adaptations structurelles. En ancrant visuellement votre projet dans sa réalité altimétrique, vous sécurisez votre autorisation de travaux et préparez la mise en œuvre du chantier, évitant les mauvaises surprises lors du terrassement.
Comment réaliser votre DP3 : outils et méthodes
Plusieurs options s’offrent à vous pour produire ce document, selon la complexité de votre projet et votre aisance avec le dessin technique.
Le dessin à la main est gratuit mais présente un risque d’imprécision et est difficile à modifier. Les logiciels de CAO comme Sketchup ou ArchiFacile permettent un rendu professionnel et une gestion facile des échelles, mais demandent un temps d’apprentissage. Faire appel à un dessinateur ou un architecte garantit la conformité et fait gagner du temps, moyennant un coût de prestation.
Si vous réalisez le plan vous-même, prenez des mesures précises de votre terrain. Si celui-ci est en pente, l’utilisation d’un niveau laser ou le recours à un relevé topographique de géomètre peut être nécessaire. Le plan doit être propre, lisible et sans ambiguïté.
L’articulation avec les autres pièces du dossier
Le plan de coupe DP3 ne doit pas être isolé. Il doit être en corrélation avec le plan de masse (DP2) et le plan des façades (DP4). Si votre plan de coupe indique une pente de toit à 35°, cette mesure doit se retrouver sur vos plans de façades. Une incohérence entre ces pièces est un signal d’alerte pour un instructeur, qui pourrait suspecter une erreur de conception ou une tentative de dissimulation de la hauteur réelle.
Erreurs fréquentes et points de vigilance
Pour maximiser vos chances de validation dès le premier dépôt, évitez ces écueils classiques relevés par les services d’urbanisme :
Oublier les limites séparatives : le plan de coupe doit montrer la distance entre votre projet et les limites de votre terrain. Négliger les constructions voisines : si votre projet est proche d’une maison voisine, représentez la silhouette de celle-ci pour montrer l’absence de vue directe ou d’ombre portée excessive. Ignorer la pente réelle : représenter un terrain plat alors qu’il est en pente est une erreur fatale que l’administration détectera via les relevés topographiques. L’absence de légende : identifiez clairement ce qui est existant, ce qui est créé et ce qui est démoli.
Le plan de coupe DP3 garantit l’intégration verticale de votre projet. En y apportant un soin particulier et en respectant les normes de représentation, vous facilitez le travail de l’administration et accélérez l’obtention de votre autorisation pour commencer les travaux.
