Le plan de situation du terrain est bien plus qu’un simple dessin technique égaré dans une pile de documents administratifs. C’est la première pièce de votre dossier de permis de construire ou de déclaration préalable, celle que l’instructeur de la mairie consulte pour situer géographiquement votre projet dans la commune. Sans ce document, l’administration ne peut pas déterminer les règles d’urbanisme applicables à votre parcelle. Maîtriser sa constitution est une étape nécessaire pour éviter un rejet de votre demande.
Qu’est-ce qu’un plan de situation et pourquoi est-il obligatoire ?
Le plan de situation, désigné sous le code PCMI 1 pour une maison individuelle ou DP 1 pour une déclaration préalable, est une représentation graphique aérienne de votre terrain. Contrairement au plan de masse qui se concentre sur l’intérieur de votre parcelle, le plan de situation adopte une vue de haut, intégrant les abords immédiats et les repères structurants du quartier.
Il permet à la mairie de localiser le terrain par rapport aux axes de communication, d’identifier les servitudes et de vérifier si le projet s’inscrit dans une zone spécifique du Plan Local d’Urbanisme (PLU). Qu’il s’agisse d’une zone agricole, d’un secteur protégé par les Bâtiments de France ou d’une zone inondable, ce document définit le cadre réglementaire. L’article R*431-7 du Code de l’urbanisme impose son caractère obligatoire pour toute demande d’autorisation d’urbanisme.
Les éléments indispensables à faire figurer
Pour être recevable, votre plan de situation doit comporter des informations précises. Il ne suffit pas d’entourer une zone sur une carte. Vous devez y faire apparaître :

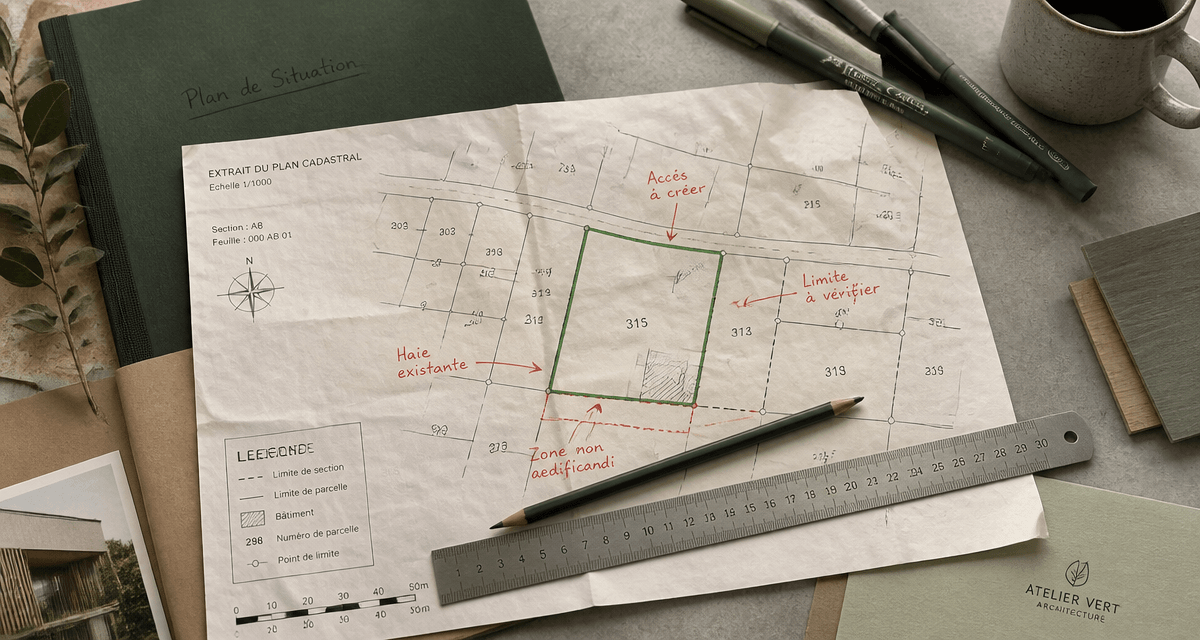

L’orientation avec la flèche du Nord, nécessaire pour situer le terrain dans l’espace. L’échelle utilisée, généralement entre 1/5 000 et 1/25 000 pour les zones rurales, et plus précise en ville. Le nom de la commune et les points de repère environnants comme les rues, cours d’eau ou ouvrages d’art. Le tracé précis de la parcelle concernée, mis en évidence par un contour de couleur ou un hachurage. Enfin, les points d’accès au terrain depuis la voirie publique.
Où obtenir les documents sources pour votre plan de situation ?
Réaliser un plan de situation ne nécessite pas l’intervention d’un géomètre, bien que l’œil d’un professionnel reste un atout. La source d’information la plus fiable demeure le site officiel cadastre.gouv.fr. Ce service public permet d’éditer gratuitement un extrait du plan cadastral, qui sert de base idéale pour votre document.
Une fois sur le portail, renseignez l’adresse de votre projet ou les références cadastrales, section et numéro de parcelle. Vous pouvez ensuite imprimer un extrait de plan à une échelle normalisée. Pour compléter cette vue technique, l’utilisation de services de cartographie comme Géoportail est recommandée. Cela permet d’ajouter une couche de contexte topographique ou une vue satellite, offrant une meilleure compréhension du relief et de la végétation environnante.
Une vision globale est nécessaire. Observez votre territoire pour identifier chaque pli, relief ou limite de propriété afin que l’ensemble soit cohérent. Cette approche permet de déceler des détails souvent omis, comme un fossé de drainage en bordure de route ou un dénivelé qui influence l’accès des engins de chantier. En adoptant cette lecture exhaustive, vous garantissez que l’administration dispose de toutes les informations sur l’insertion de votre projet dans son environnement.
Les erreurs fréquentes qui entraînent un dossier incomplet
Une cause majeure de retard dans l’obtention d’un permis de construire est le caractère incomplet du dossier. Le plan de situation est souvent réalisé à la hâte. Pourtant, une erreur de quelques millimètres sur le papier peut représenter plusieurs mètres sur le terrain et fausser l’analyse de l’instructeur.
Une échelle inadaptée ou absente
L’administration doit pouvoir mesurer les distances sur votre plan. Si vous téléchargez un extrait de carte et que vous le redimensionnez sans conserver l’échelle graphique, le document perd sa valeur légale. Veillez toujours à ce que l’échelle, par exemple 1/2000, soit clairement indiquée et que le rapport de réduction soit respecté lors de l’impression.
Le manque de lisibilité du voisinage
Un plan de situation trop zoomé sur la parcelle est une erreur classique. Si l’on ne voit pas les deux ou trois rues adjacentes ou des bâtiments publics notables, l’instructeur ne pourra pas situer le terrain dans la commune. À l’inverse, un plan trop lointain ne permet pas de distinguer les limites exactes de votre propriété. Le juste milieu consiste à montrer le terrain au centre d’un périmètre d’environ 500 mètres à 1 kilomètre de rayon.
L’absence des accès et des réseaux
Pour un raccordement électrique ou une demande de branchement à l’eau potable, le plan de situation est le document de référence pour les gestionnaires de réseaux comme Enedis. Oublier de mentionner l’emplacement exact de l’entrée du terrain ou la proximité d’un poteau électrique peut ralentir vos démarches de viabilisation.
Tableau comparatif : Plan de situation vs Plan de masse
Il est fréquent de confondre ces deux pièces maîtresses du dossier d’urbanisme. Voici un récapitulatif pour ne plus faire l’erreur :
| Caractéristique | Plan de Situation (PCMI 1) | Plan de Masse (PCMI 2) |
|---|---|---|
| Échelle habituelle | Entre 1/5 000 et 1/25 000 | Entre 1/100 et 1/500 |
| Objectif principal | Localiser le terrain dans la commune | Détailler les constructions sur le terrain |
| Contenu visuel | Rues, quartiers, cours d’eau, accès | Bâtiments, arbres, limites de propriété, réseaux |
| Portée réglementaire | Détermine le zonage du PLU applicable | Vérifie les distances de retrait et l’emprise au sol |
Comment finaliser votre document pour un dépôt en mairie ?
Une fois que vous avez récupéré votre fond de carte cadastral, la finalisation peut se faire numériquement ou manuellement. Si vous optez pour la méthode numérique, des logiciels de dessin ou des outils d’annotation PDF permettent d’ajouter les mentions obligatoires. Assurez-vous que le trait soulignant votre parcelle soit net et ne masque pas les numéros de parcelles voisines.
Dans le cadre de la dématérialisation des demandes d’autorisation d’urbanisme, votre plan de situation doit être fourni au format PDF. Le fichier doit être léger mais d’une résolution suffisante pour être agrandi sur écran sans pixellisation. Une bonne pratique consiste à nommer votre fichier de manière explicite : « NOM_PRENOM_PCMI1_Plan_Situation.pdf ». Cette rigueur facilite le travail de l’administration et projette une image de sérieux pour l’instruction de votre dossier.
Gardez à l’esprit que si votre projet se situe dans un lotissement, le plan de situation du lotissement, fourni par le lotisseur, peut différer du plan de situation général de la commune. Dans ce cas, il est judicieux de fournir les deux documents pour lever toute ambiguïté sur la localisation exacte de votre future construction.
