Branchement antenne TV : quel schéma pour une image stable, un bon signal et plusieurs téléviseurs ?
Publié par : Éléonore Caradec — Rédactrice spécialisée en bricolage
Un branchement d’antenne TV fiable suit un trajet simple : l’antenne capte le signal TNT, le câble coaxial le transporte, puis une prise ou un répartiteur l’achemine vers l’entrée du téléviseur. Avant de démonter une prise murale ou d’acheter un amplificateur, vérifiez ce circuit. Les défauts viennent souvent d’une fiche mal montée, d’un câble abîmé ou d’une mauvaise répartition du signal.
Le schéma de branchement antenne TV selon votre installation
Le câble doit aboutir sur l’entrée marquée ANT IN, RF IN ou « Antenne » au dos du téléviseur. Si vous utilisez un décodeur TNT externe, branchez d’abord l’antenne sur le décodeur, puis reliez celui-ci au téléviseur avec un câble HDMI.
Quiz : Branchement d’une antenne TV
Une télévision : antenne TV → câble coaxial 75 ohms → prise TV murale éventuelle → cordon d’antenne → entrée ANT IN du téléviseur.
Deux télévisions ou plus : antenne TV → câble coaxial → répartiteur TV → un câble par téléviseur ou par prise terminale → entrée ANT IN.
Avec un décodeur TNT : antenne TV → câble coaxial → entrée ANT IN du décodeur TNT → câble HDMI → téléviseur.
Ne confondez pas l’arrivée d’antenne avec une prise satellite. Une parabole utilise habituellement des connecteurs F vissés et un matériel spécifique. Le signal TNT terrestre arrive le plus souvent sur une prise IEC ronde de 9,52 mm. Raccorder les bons éléments limite les pertes de réception et les problèmes d’adaptation entre les équipements.

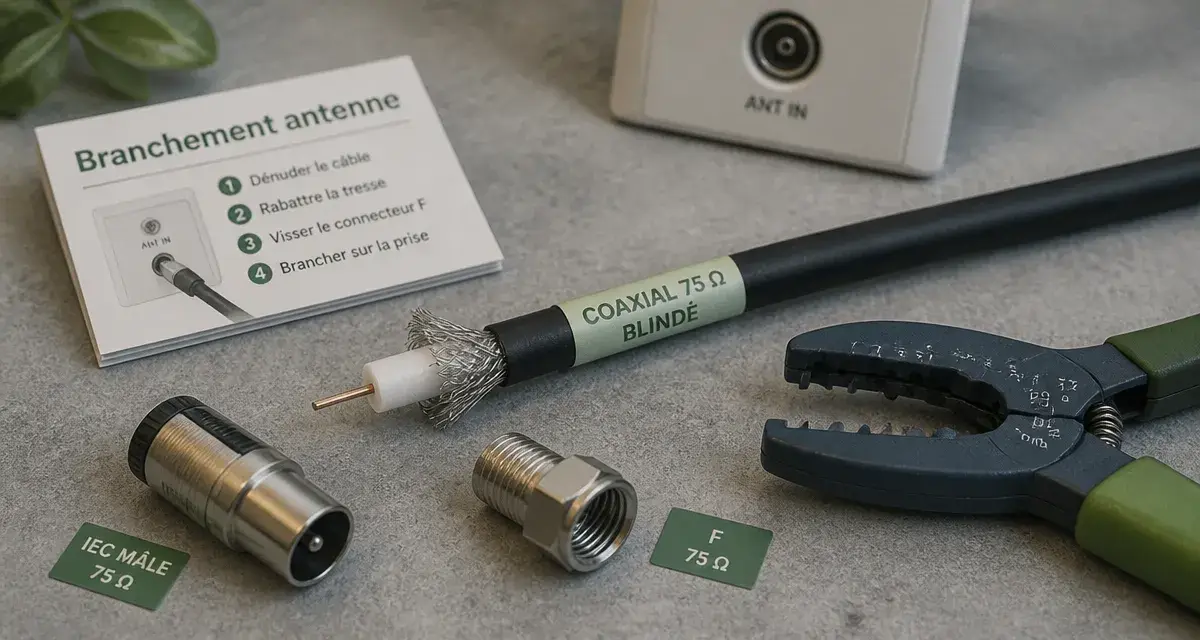

Choisir câble, fiches et prise sans se tromper
Pour la TNT, choisissez un câble coaxial 75 ohms blindé. Son âme centrale transporte le signal. L’isolant diélectrique, le feuillard et la tresse métallique le protègent des parasites. Le blindage compte particulièrement près d’une box internet, d’alimentations électriques ou dans une zone exposée aux réseaux 4G et 5G.
| Élément | Usage principal | Point de vigilance |
|---|---|---|
| Fiche IEC mâle | Connexion courante vers l’entrée antenne d’un téléviseur | Vérifier la compatibilité avec la prise de l’appareil |
| Fiche IEC femelle | Rallonge ou raccordement correspondant à une fiche mâle | Éviter les adaptateurs en cascade |
| Fiche F | Répartiteur, amplificateur et équipements à connexion vissée | L’âme centrale doit dépasser de 1 à 2 mm |
| Prise terminale | Dernière prise d’une ligne ou câblage en étoile | Atténuation généralement inférieure à 4 dB |
| Prise de passage | Installation en série vers une autre prise | Atténuation de 10 à 15 dB selon le modèle |
Un câble blanc convient généralement à l’intérieur. Pour une portion exposée dehors, préférez une gaine noire résistante aux UV et protégez les raccords contre l’humidité. Réduisez aussi les longueurs superflues : plus le câble est long, plus le signal s’atténue. Le 17 VATC est notamment donné pour une atténuation de 17 dB sur 100 m. Les références 19 VATC et 21 VATC sont plutôt envisagées sur de courtes distances.
Monter une fiche coaxiale proprement, étape par étape
Une fiche correctement posée assure le passage du signal par l’âme centrale et la continuité du blindage par la tresse. Travaillez si possible avec une pince à dénuder adaptée. Elle réduit le risque de couper ou de déformer le conducteur central.
Vérifiez et signalez un problème de réception TNT | L’outil officiel de l’ANFR vous guide pour vérifier la couverture TNT et effectuer une réclamation en cas de difficulté de réception.
- Coupez le câble droit avec une pince propre, sans écraser son extrémité.
- Retirez environ 2 cm de gaine extérieure. Dégagez la tresse et le feuillard sans les sectionner inutilement.
- Rabattez la tresse vers l’arrière sur la gaine. Elle ne doit jamais toucher l’âme centrale.
- Dénudez l’isolant sur environ 1,5 cm pour libérer le conducteur. Selon le connecteur, la partie apparente de l’âme peut mesurer 8 à 10 mm.
- Enfoncez, vissez ou sertissez la fiche selon son modèle. Tirez doucement dessus : elle ne doit pas bouger.
Le détail le plus important est invisible une fois le capuchon refermé : un seul brin de tresse au contact de l’âme peut créer un court-circuit ou une réception instable. C’est le faux contact typique qui laisse parfois quelques chaînes fonctionner, tout en provoquant des pixels, des gels d’image ou une disparition aléatoire des multiplex.
Répartir le signal vers plusieurs téléviseurs sans l’épuiser
Un répartiteur passif partage le signal disponible entre ses sorties. Il convient lorsque la réception est déjà bonne et que les câbles restent raisonnablement courts. Placez-le au plus près de l’arrivée d’antenne, dans un endroit accessible et sec, plutôt que de multiplier les raccords cachés derrière chaque écran.
Le câblage en étoile, plus simple à contrôler
Dans une installation neuve ou rénovée, tirez un câble dédié du répartiteur vers chaque prise terminale : c’est le câblage en étoile. Chaque télévision possède alors son propre trajet, ce qui facilite la localisation d’un défaut. Une prise de passage n’a de sens que dans un réseau en série conçu pour cela. L’employer à la place d’une prise terminale peut perturber la fin de ligne.
Quand un amplificateur devient utile
Un amplificateur-répartiteur peut compenser une partie des pertes liées à la division, mais il n’améliore pas un signal déjà parasité ou une antenne mal orientée. Il amplifie aussi les défauts présents en amont. Le premier objectif consiste donc à préserver le rapport signal/bruit : câble court, connecteurs secs et serrés, blindage continu, puis répartiteur adapté. Cette méthode évite de masquer une panne de connectique derrière un équipement supplémentaire.
Retrouver une réception TNT nette après le raccordement
Une fois tous les branchements réalisés, lancez la recherche automatique des chaînes depuis le menu du téléviseur ou du décodeur. Si aucune chaîne n’est mémorisée, vérifiez que la source sélectionnée est bien « TV », « Antenne » ou « TNT », et non une entrée HDMI.
- Image pixellisée : contrôlez d’abord les fiches, l’absence de tresse sur l’âme centrale et l’état du câble. Remplacez tout cordon pincé, oxydé ou excessivement plié.
- Chaînes manquantes : relancez la recherche automatique après avoir vérifié l’orientation de l’antenne vers l’émetteur. Les obstacles, une antenne intérieure mal placée ou une grande distance peuvent dégrader la réception.
- Panne sur une seule télévision : inversez temporairement le cordon avec celui d’un poste qui fonctionne. Le défaut sera souvent localisé dans la fiche, la prise ou le câble de cette branche.
- Toutes les TV sont touchées : inspectez l’arrivée d’antenne, le répartiteur et l’orientation. Un filtre LTE peut aider en cas d’interférences 4G ou 5G.
Pour une antenne extérieure, ne travaillez jamais sur un toit, un mât ou une cheminée par mauvais temps. L’installation en hauteur, la fixation du support et la mise à la terre éventuelle demandent de vraies précautions. Si l’antenne est difficile d’accès ou si le niveau de signal reste faible après ces contrôles, un antenniste peut mesurer la réception au lieu de multiplier les essais.
