Installer ou rénover une réception hertzienne repose sur une logique de transmission simple. Que vous souhaitiez capter les chaînes de la TNT gratuitement ou pallier une connexion internet insuffisante pour la télévision par IP, le raccordement de votre antenne râteau est la condition sine qua non d’une image stable en haute définition. Ce guide détaille le choix du matériel et la mise en œuvre des connexions, du mât extérieur jusqu’au tuner de votre téléviseur.

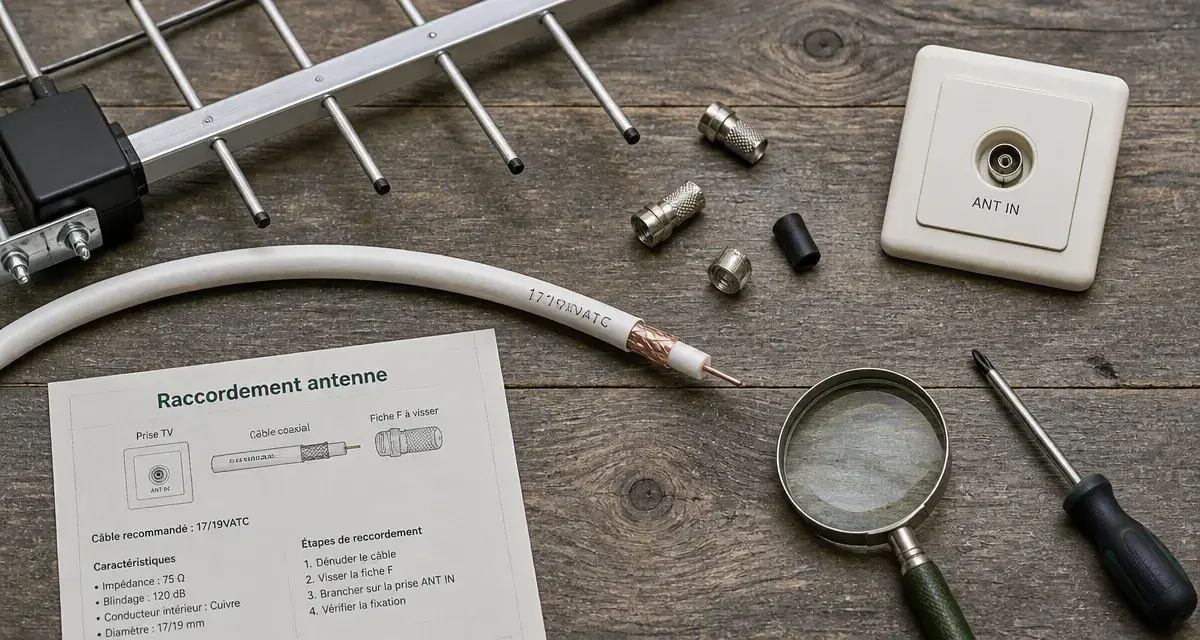

Le matériel indispensable pour un raccordement réussi
Avant de commencer, l’inventaire des composants est une étape déterminante. La qualité de votre réception dépend directement du maillon le plus faible de votre installation.
Le câble coaxial : le nerf de la guerre
Le câble coaxial transporte le signal UHF capté par l’antenne. Pour une installation efficace, privilégiez un câble avec un blindage de haute qualité, noté 17VATC ou 19VATC. Le chiffre indique la perte de signal en décibels pour 100 mètres : plus il est bas, meilleure est la transmission. Un blindage performant protège votre signal des interférences électromagnétiques générées par vos appareils domestiques ou les réseaux mobiles 4G/5G.
Fiches F et connecteurs
La connexion entre le câble et l’antenne, ainsi qu’entre le câble et les éventuels répartiteurs, s’effectue via des fiches F. Ces embouts métalliques à visser assurent une liaison solide et étanche. Côté téléviseur, vous aurez besoin d’une fiche IEC mâle de 9,52 mm. Utilisez des fiches à compression ou à visser de qualité professionnelle pour éviter les faux contacts, responsables de la majorité des mosaïques à l’écran.
Le pas-à-pas du branchement de l’antenne râteau
Effectuez le branchement hors tension, téléviseur débranché, pour éviter tout court-circuit lors de la manipulation des fils de cuivre.
Étape 1 : Préparation du câble coaxial
Dénudez l’extrémité du câble sur environ 1,5 cm. Retirez la gaine extérieure sans entamer la tresse métallique. Rabattez la tresse et le feuillet d’aluminium sur la gaine. Dénudez ensuite l’âme centrale en cuivre sur environ 8 mm. Insérez la fiche F en vissant fermement : l’âme en cuivre doit dépasser légèrement de la fiche, sans qu’aucun brin de la tresse ne vienne la toucher. Ce contact entre la tresse et l’âme est l’erreur la plus courante, provoquant une absence totale de signal.
Étape 2 : Raccordement au boîtier de l’antenne
Ouvrez le boîtier de protection situé sur l’antenne râteau. Vissez la fiche F préparée sur la borne de sortie. Assurez-vous que le joint d’étanchéité est bien en place ou utilisez un capuchon en caoutchouc pour protéger la connexion de l’humidité, cause fréquente d’oxydation. Refermez soigneusement le boîtier.
Étape 3 : Passage du câble et prises murales
Acheminez le câble vers l’intérieur de l’habitation. Si vous passez par les combles, évitez de faire courir le câble coaxial parallèlement aux câbles électriques de puissance sur de longues distances pour limiter les inductions parasites. Si vous installez une prise TV murale, le branchement interne suit le même principe que la fiche F : l’âme centrale est fixée dans une borne à vis ou à clip, tandis que la tresse est maintenue par un collier métallique assurant la continuité du blindage.
Étape 4 : Connexion finale au téléviseur
Reliez la prise murale à l’entrée « ANT IN » ou « RF IN » de votre téléviseur ou de votre décodeur TNT. Une fois le branchement physique terminé, lancez une recherche automatique des chaînes dans le menu de votre appareil.
Optimiser la réception : amplificateurs et répartiteurs
Dans certaines configurations, le branchement direct ne suffit pas à obtenir une image fluide, notamment si vous habitez loin de l’émetteur ou si vous souhaitez alimenter plusieurs pièces.
Le préamplificateur de mât se place au plus près de l’antenne. Il capte le signal à sa source, avant qu’il ne soit affaibli par la longueur du câble. En renforçant le signal dès le sommet de l’installation, il compense les pertes dues au transport et envoie une information propre vers le salon. C’est la solution idéale si vous constatez des gels d’image ou si votre longueur de câble dépasse 20 mètres.
Distribuer le signal sur plusieurs téléviseurs
Si vous possédez plusieurs téléviseurs, n’utilisez jamais de « T » manuel. Cela divise l’impédance par deux et dégrade la qualité. Utilisez un répartiteur blindé. Cet accessoire dispose d’une entrée et de plusieurs sorties calibrées à 75 Ohms. Chaque division du signal entraîne une perte de puissance, environ 4 dB pour un répartiteur 2 sorties ; l’ajout d’un amplificateur peut alors devenir nécessaire.
| Équipement | Rôle principal | Emplacement recommandé |
|---|---|---|
| Préamplificateur | Booster le signal faible à la source | Sur le mât, à moins de 1m de l’antenne |
| Répartiteur | Distribuer le signal vers plusieurs TV | Dans les combles ou le coffret de communication |
| Filtre 4G/5G (LTE) | Bloquer les interférences des antennes mobiles | Entre l’antenne et l’amplificateur |
| Alimentation 24V | Envoyer du courant au préamplificateur | Près d’une prise secteur à l’intérieur |
Sécurité et erreurs de branchement à éviter
L’installation d’une antenne râteau comporte des risques qu’il convient de ne pas négliger pour garantir la pérennité de votre matériel.
La mise à la terre : une protection indispensable
Une antenne située sur un toit est une cible pour la foudre. Le mât doit être raccordé à la liaison équipotentielle de la maison. En cas de surtension atmosphérique, cela permet d’évacuer les charges statiques et de protéger vos appareils électroniques branchés au réseau.
Les erreurs classiques de câblage
Ne pliez jamais le câble coaxial à angle droit. Un pliage trop sec brise la structure interne du diélectrique et modifie l’impédance, créant un bouchon pour les fréquences hautes. Un câble dont la gaine est craquelée ou dont la fiche extérieure n’est pas protégée s’imbibera d’eau par capillarité. Le signal sera alors étouffé. Enfin, ne confondez pas l’entrée satellite, souvent à visser, et l’entrée antenne hertzienne, qui utilise la fiche IEC.
Vérifier l’orientation avant de fixer définitivement
Une antenne parfaitement raccordée mais mal orientée ne captera rien. Utilisez des outils en ligne pour identifier l’émetteur le plus proche. Orientez les éléments horizontaux de l’antenne vers cet émetteur. Si vous n’avez pas de mesureur de champ, utilisez le barregraphe « Qualité du signal » disponible dans le menu de pointage de votre téléviseur. Cherchez à maximiser la qualité du signal plutôt que la puissance brute.
