Le plan masse fait partie des pièces qui conditionnent la lecture d’un dossier d’urbanisme. Pour un permis de construire comme pour une déclaration préalable de travaux, il permet à la mairie de comprendre où se situe le projet sur la parcelle, quelles distances il respecte, comment il se raccorde aux réseaux et quel impact il aura sur le terrain existant.
Un plan imprécis ne provoque pas toujours un refus immédiat, mais il entraîne souvent une demande de pièces complémentaires. Résultat : le délai d’instruction repart, le chantier se décale et le projet devient plus incertain. L’objectif est simple : fournir un document lisible, complet et cohérent avec les règles locales d’urbanisme.
À quoi sert vraiment un plan masse dans un dossier d’urbanisme ?

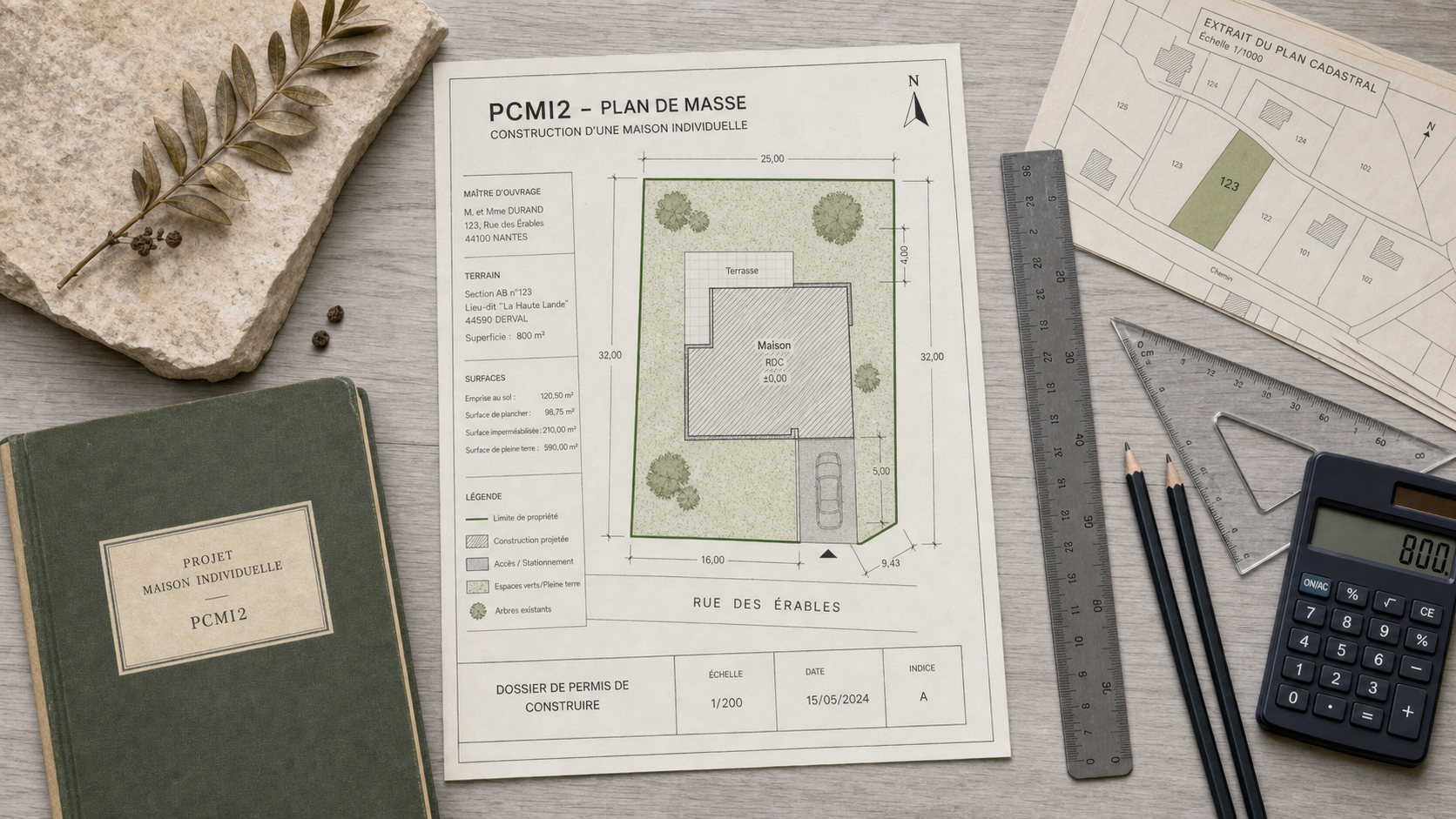

Le plan de masse est une représentation graphique du terrain vu de dessus. Il montre la parcelle dans son ensemble, les constructions existantes, les aménagements prévus et les accès. Contrairement à un simple plan cadastral, il ne se contente pas de localiser une propriété : il explique l’organisation du projet dans l’espace.
Dans un dossier de permis de construire, il correspond généralement à la pièce PCMI2 pour une maison individuelle, ou PC2 selon le type de demande. Pour une déclaration préalable, il peut aussi être exigé dès que les travaux modifient l’implantation, l’emprise au sol, les accès ou les abords du terrain.
Un document qui relie votre projet au PLU
La mairie utilise le plan masse pour vérifier la conformité au plan local d’urbanisme, lorsqu’il existe. Elle contrôle notamment les distances par rapport aux limites séparatives, l’implantation par rapport à la voie publique, l’emprise au sol, la gestion du stationnement, les accès et parfois les espaces verts à conserver.
Ce plan sert donc de base de comparaison : ce que vous dessinez doit être compatible avec les règles applicables à votre parcelle. Avant de le réaliser, il est utile de consulter le PLU en mairie ou sur le site de la commune, mais aussi de demander un certificat d’urbanisme si le projet est complexe ou si le terrain présente des contraintes particulières.
Quand faut-il fournir un plan masse ?
Le plan masse est attendu dès qu’une autorisation d’urbanisme doit permettre d’évaluer l’implantation d’un projet. Il ne concerne pas seulement les maisons neuves. Une extension, un garage, un carport, une piscine, un abri de jardin important ou une modification d’accès peuvent nécessiter ce document.
Formulaire officiel de demande de permis de construire (Cerfa 13406) | Téléchargez le formulaire Cerfa indispensable pour déclarer vos travaux de construction ou d’agrandissement de maison individuelle.
| Type de projet | Utilité du plan masse | Point de vigilance |
|---|---|---|
| Maison neuve | Montrer l’implantation complète sur le terrain | Distances, accès, réseaux, altimétrie |
| Extension | Comparer l’existant et le projeté | Emprise au sol et limites séparatives |
| Piscine | Localiser le bassin et ses abords | Reculs, terrassements, évacuation des eaux |
| Carport ou garage | Préciser l’accès et le stationnement | Visibilité depuis la voie et raccordements |
Pourquoi deux états sont souvent nécessaires
Dans de nombreux dossiers, l’administration attend une lecture en deux temps : l’état existant et l’état projeté. Le premier montre la situation actuelle du terrain, avec les bâtiments, accès, plantations ou réseaux déjà présents. Le second montre ce qui va changer après les travaux.
Cette distinction évite les ambiguïtés. Si une terrasse est créée, si un accès est déplacé ou si un bâtiment est démoli, la mairie doit pouvoir identifier clairement ce qui existe déjà et ce qui relève du projet. Un plan unique peut suffire dans certains cas simples, mais il doit rester très lisible.
Les éléments indispensables à faire apparaître
Un bon plan masse n’est pas forcément un dessin très sophistiqué. Il doit surtout être exact, orienté et complet. La précision des informations compte davantage que l’esthétique du document. Les cotes doivent être visibles, les légendes compréhensibles et l’échelle adaptée à la taille du terrain.
- Les limites de la parcelle et, si possible, ses références cadastrales.
- L’orientation, avec une flèche indiquant le nord.
- Les constructions existantes conservées, modifiées ou démolies.
- Les constructions projetées, avec leurs dimensions au sol.
- Les distances entre le projet et les limites séparatives.
- Les accès piétons, véhicules, stationnements et voies internes.
- Les raccordements aux réseaux : eau, électricité, assainissement, eaux pluviales.
- Les arbres, haies, clôtures, talus ou éléments paysagers significatifs.
- Les niveaux du terrain lorsque la pente ou les terrassements ont un impact.
- La hauteur ou les indications permettant de comprendre le volume du projet.
Les erreurs qui déclenchent le plus souvent des demandes complémentaires
Les oublis les plus fréquents concernent les distances aux limites, l’absence d’échelle, les réseaux non indiqués ou une confusion entre l’existant et le projeté. Un autre problème courant est le plan repris depuis le cadastre sans ajout technique : il localise la parcelle, mais ne suffit pas à expliquer les travaux.
Il faut aussi éviter les plans trop chargés. Si toutes les informations se superposent, l’instructeur perd du temps à comprendre le document. Mieux vaut une légende claire, des couleurs sobres et, si nécessaire, deux versions séparées plutôt qu’un plan illisible.
Réaliser son plan masse : méthode simple et points de contrôle
Pour réaliser un plan masse, partez d’une base fiable : plan cadastral, relevé de géomètre, plan d’architecte ou plan de terrain existant. Le cadastre peut aider à localiser la parcelle, mais ses mesures ne sont pas toujours suffisantes pour coter précisément un projet. Dès qu’il existe un doute sur les limites, un bornage ou l’avis d’un professionnel devient prudent.
- Rassemblez les règles applicables : PLU, servitudes, éventuels avis spécifiques.
- Relevez les dimensions du terrain, les constructions et les accès existants.
- Dessinez l’état actuel avec une échelle cohérente.
- Ajoutez le projet avec ses dimensions, distances et raccordements.
- Vérifiez que le plan correspond aux autres pièces du dossier : formulaire Cerfa, façades, notice, vues d’insertion.
Le plan masse fixe le cadre dans lequel le projet doit tenir. Si ce cadre est approximatif, même une implantation cohérente peut dépasser au mauvais endroit ou ne pas respecter un recul réglementaire. En urbanisme, ce cadre combine les limites parcellaires, les reculs imposés, les réseaux et les contraintes de voisinage. Avant de dessiner le bâtiment ou l’aménagement, il faut visualiser l’enveloppe disponible : les zones constructibles, les bandes à préserver, les accès impossibles, les pentes à absorber. Cette méthode évite de corriger le projet après coup et aide à concevoir une implantation réaliste dès le départ.
Faire soi-même ou passer par un professionnel ?
Un particulier peut réaliser lui-même un plan masse pour un projet simple, à condition de respecter les exigences de lisibilité et de précision. Des outils de dessin, des logiciels d’architecture grand public ou des services en ligne peuvent faciliter la mise en page.
L’intervention d’un architecte, d’un maître d’œuvre, d’un bureau d’études ou d’un géomètre est recommandée si le terrain est en pente, si les limites sont incertaines, si le projet est proche des règles maximales autorisées ou si la commune est particulièrement exigeante. Le coût supplémentaire peut éviter un refus, une modification lourde ou un retard d’instruction.
Avant le dépôt : la checklist pour limiter les refus et retards
Avant de déposer le dossier en mairie ou via le guichet numérique de votre commune, relisez le plan masse comme le ferait un instructeur : peut-on comprendre le terrain, le projet et ses conséquences sans explication orale ? Si la réponse est non, le document doit être clarifié.
- L’échelle doit être indiquée pour permettre la lecture des distances.
- Le nord doit être visible, car l’orientation facilite la compréhension du terrain.
- Les cotes essentielles doivent apparaître : largeur, longueur, reculs, accès, emprise.
- L’existant et le projet doivent être distingués, surtout en extension ou en transformation.
- Les réseaux doivent être mentionnés : raccordement, assainissement, eaux pluviales.
- Les surfaces et dimensions doivent rester cohérentes dans toutes les pièces du dossier.
- Les règles locales doivent être vérifiées : PLU, servitudes, secteur protégé, contraintes de voirie.
Pour les ressources officielles, consultez en priorité le site Service-Public.fr, le service urbanisme de votre mairie et le portail local de dépôt des autorisations, lorsqu’il existe. Les formulaires Cerfa et les notices associées précisent les pièces attendues selon la nature du projet.
Un plan masse réussi n’est pas seulement un document administratif : il montre que le projet est maîtrisé. Plus il est clair, plus l’instruction est fluide, et plus vous réduisez le risque de recevoir une demande de complément qui retarde le calendrier des travaux.
